精密激光切割機
激光切割機

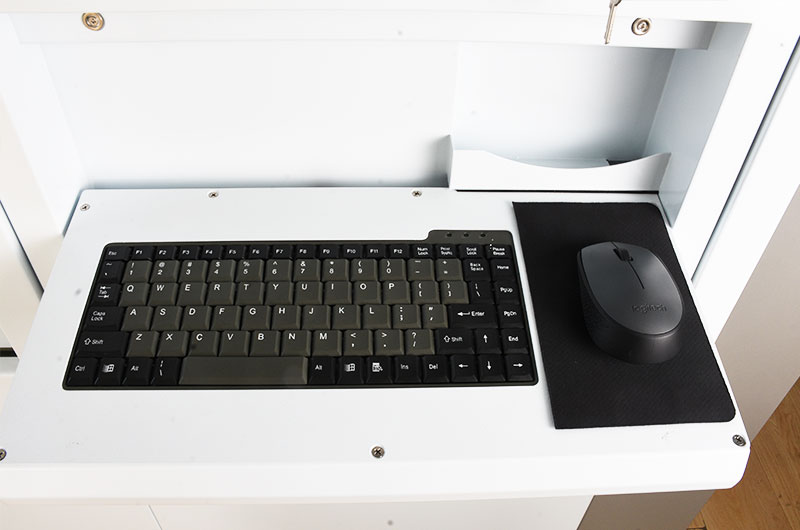

●遵循人機工程學的設計理念，精致簡潔
●軟&硬件功能搭配靈活，支持個性化功能配置&智能化生產管理
●支持從部件級到系統級的正向化創新設計
●開放式控制&激光微加工軟件系統操作便捷&界面直觀
具備平面、曲面類器械激光切割、鉆孔、開槽等精細加工工藝能力
可加工鋁、銅、鎢、鉬、鎳、鈦、鋅、鎂、磁鐵、硅鋼、粉末冶金等多種材質
可加工鋁、銅、鎢、鉬、鎳、鈦、鋅、鎂、磁鐵、硅鋼、粉末冶金等多種材質
配置自主研制的直驅式移動雙驅精密運動平臺，花崗巖平臺，鋁合金、花崗巖橫梁供選
提供雙工位、視覺定位、自動上下料系統、加工動態監控等選配功能
提供雙工位、視覺定位、自動上下料系統、加工動態監控等選配功能
配置自主研制的長、短焦距尖嘴、平嘴精細激光切割頭
配置模塊化接料和除塵管道系統
提供自主研制的活動張緊框、固定張緊框、真空吸附、蜂窩板等治具選配
配置自主研制的激光微加工2D、2.5D、3D CAM軟件系統
配置模塊化接料和除塵管道系統
提供自主研制的活動張緊框、固定張緊框、真空吸附、蜂窩板等治具選配
配置自主研制的激光微加工2D、2.5D、3D CAM軟件系統
產品參數
| 最大運行速度 | 1000mm/s (X) ； 1000mm/s (Y1&Y2) ；50mm/s (Z) |
| 定位精度 | ±3um (X) ±3um (Y1&Y2) ；±5um (Z) |
| 重復定位精度 | ±1um(X) ；±1um(Y1&Y2) ；±3um(Z) |
| 加工材質 | 鋁、銅、鎢、鋁、鎳、鈦、鋅、鎂、磁鐵、硅鋼、粉末冶金等 |
| 材料壁厚 | 0~2.0±0.02 mm |
| 平面加工范圍 | 450mm*600mm |
| 激光器類型 | 光纖激光器 |
| 激光波長 | 1030-1070±10nm |
| 激光功率 | QCW1000W、QCW150W&、QCW300W&、QCW450W 供選 |
| 設備供電 | 220V±10%,50Hz；AC 20A （主斷路器） |
| 文件格式 | DXF、DWG |
| 外形尺寸 | 1280mm*1320mm*1600mm |
| 設備重量 | 1500Kg |
應用領域
鋁、銅、鎢、鉬、鎳、鈦、鋅、鎂、磁鐵、硅鋼、粉末冶金等合金平面、曲面器械激光微加工

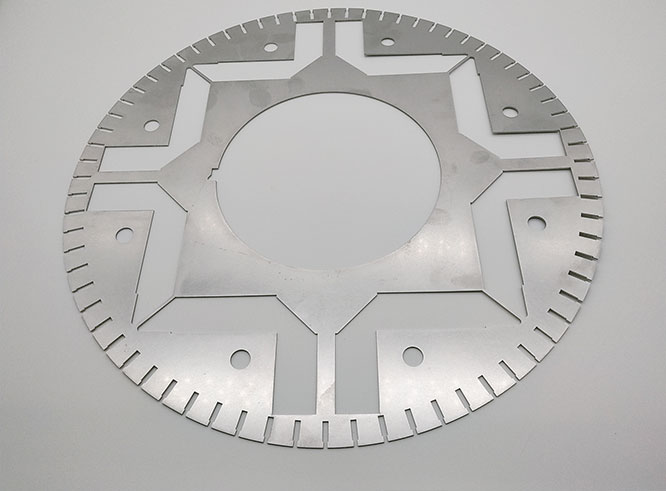

樣品展示
